SET338
Stacja lutownicza WEP 853DA 5w1 (źródło powietrza kompresor)
- Stacji lutowniczej na gorace powietrze HOTAIR
- Stacji grotowej - grotówki
- Zasilacza serwisowego
- Testera sygnału RF
- Miernik napięcia
- Standardowa wielkość wylotu dyszy - pasują wszystkie dysze
- Standardowe wymienne groty o średnicy 4mm o symbolu 900M

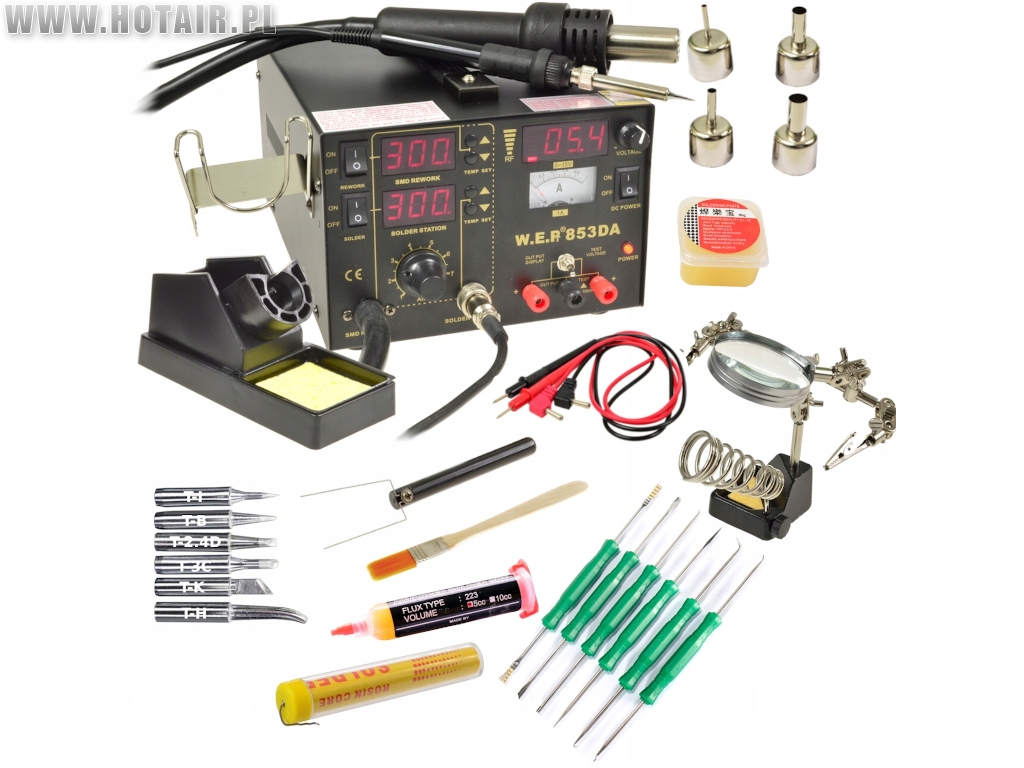

Co w komplecie:
- Stacja WEP 853DA - źródło powietrza kompresor
- Podstawka pod kolbę grotową wraz z gąbką czyszczącą
- Podstawka pod kolbę hotair
- Przewód zasilania
- Kolba grotowa 907C z grotem T-I
- Przewody do miernika
Komplet dysz:
- Dysza okrągła o średnicy 4 mm
- Dysza okrągła o średnicy 5 mm
- Dysza okrągła o średnicy 8 mm
- Dysza okrągła o średnicy 10 mm
+DODATKI
- Pędzel do rozprowadzania topników po płytach PCB
- Trzecia ręka - uchwyt pomocniczy
- Chwytak do podnoszenia układów IC
- Cyna z topnikiem w fiolce - 1mm
- Topnik Flux 223 do SMD i BGA
- Pasta lutownicza 40g
- Zestaw narzędzi serwisowych [12 końcówek]
Zestaw grotów 900M
- Grot 900M STOŻEK T-I Silver śr 0.2 mm
- Grot 900M STOŻEK T-B Silver śr 0.5 mm
- Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
- Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
- Grot 900M ŚCIĘTY NÓŻ T-K Silver 5.0 mm
- Grot 900M ZGIĘTY T-H Silver 3.5 mm
Dodatki do stacji
Pasta ułatwiająca lutowanie elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.
Chwytak do IC SMD używany przy podnoszeniu gorących elementów ułatwia lutowanie i rozlutowywanie.
Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice
Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.
Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne. W zestawie są narzędzia typu: szczotka, igła, hak, dociski, widelec do regulacji, nóż do skrobania.
Topnik w żelu RMA-223 5cc to bardzo dobrej jakości aktywny topnik do pracy ze stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.
Pędzelek ESD do czyszczenia płyt PCB, elektroniki. Tym pędzelkiem można rozprowadzić topnik lutowniczy.
Dysze hotair ze stacją dostajesz dobrej jakości dysze, najczęściej używane, dzięki temu od razu możesz rozpocząć pracę.
Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne.
Składa się z:
- Kształt noża, długość całkowita:185mm
- Kształt płaskiego śrubokręta, długość całkowita:185mm
- Kształt szczotka,pędzla metalowego , długość całkowita:185mm, gęstszy
- Kształt szczotka,pędzla metalowego , długość całkowita:185mm, rzadszy
- Kształt lekko zakrzywionej igły, długość całkowita:185mm
- Kształt zakrzywionej igły, długość całkowita:185mm
- Kształt haka, haka do podważania, długość całkowita:185mm
- Kształt widełek do skręcania, długość całkowita:185mm
- Kształt naciętego bolca, długość całkowita:185mm
- Kształt igła / szpikulec, długość całkowita:185mm o przekroju okrągłym
- Kształt igła / szpikulec, długość całkowita:185mm o przekroju kwadratowym
- Kształt szpikulca spłaszczonego do podważania, długość całkowita:185mm
Trzecia ręka to uchwyt pomocniczy, montażowy ze szkłem powiększającym (lupa) ze szkła, która wzmacnia widoczność. Cała podstawa jest ciężka i żeliwna, stoi stabilnie, dzięki czemu ułatwia pracę i się nie przesuwa.
Dzięki wolnym rękom uchwyt pozwoli ci na takie prace jak :
- klejenie
- lutowanie
- naprawy
Specyfikacja
- Powiększenie lupy: 2x
- Jednostka powiększenia: dioptria
- Średnica lupy: 60 mm
- Stabilna żeliwna podstawa
- Uchwyt montażowy pozwalający na zamocowanie płytki PC
- Dwa ruchome zaciski mocujące
- Uchwyt na grotówkę lub inne podręczne narzędzia
Profesjonalny zestaw specjalnie dobranych grotów
- Grot 900M STOŻEK T-I Silver śr 0.2 mm
- Grot 900M STOŻEK T-B Silver śr 0.5 mm
- Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
- Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
- Grot 900M ŚCIĘTY NÓŻ T-K Silver 5.0 mm
- Grot 900M ZGIĘTY T-H Silver 3.5 mm
Cyna z topnikiem w fiolce 1mm długość 14g
Oferujemy Państwu spoino lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.
Charakterystyka:
- Opakowanie: Fiolka
- Średnica: 1mm
- Waga: 14g
Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu
Przydatne narzędzie służące do:
- usuwania elementów IC
- podnoszenia małych przedmiotów, układów BGA, układów scalonych
- demontaż układów SMD
- precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
- podnoszenia gorących elementów
- przenoszenia i umieszczania na płytach PCB układów
- lutowania i rozlutowania
Specyfikacja techniczna:
- Długość całkowita: 143 mm (+/- 2mm)
- Długość elementu chwytnego: 51 mm (+/- 2mm)
- Szerokość elementu chwytnego: 29 mm (+/- 2mm)
- Średnica rączki: 1 cm (+/- 1mm)
- Wykonanie: Tworzywo antystatyczne
Stacja lutownicza WEP 853DA wyposażona jest w :
- Lutownice gorącego powietrza tzw. Hotair
- Lutownice grotową
- Miernik napięcia
- Zasilacz serwisowy 0-15V do 1A
- Tester sygnału RF
Dane techniczne stacji WEP 853DA
- Solidna obudowa.
- Sterowanie procesorowe wysoka stabilność pracy, wydłużenie żywotności elementów grzejnych, oszczędność energii.
- Zapamiętuje ostatnio nastawioną temperaturę.
- Wszystkie moduły mogą pracować niezależnie.
Lutownica Hotair
- Regulacja temperatury gorącego powietrza od 100-480 [°C]
- Stabilność temperatury ?1 °C
- Wyświetlacz LED
- Ustawienie temperatury za pomocą przycisków,
- Płynna regulacja nadmuchu powietrza za pomocą pokrętła
Lutownica Grotowa
- Regulacja temperatury grota od 200-480 [°C]
- Stabilność temperatury ?2 °C
- Napięcie uziemienia <2mV
- Rezystancja uziemienia <2ohm
- Moc lutownicy kolbowej 50 W - możliwość lutowania w technologii bezołowiowej (lead free)
Zasilacz
- Napięcie wyjściowego DC 0V~15V
- Natężenie do 1A
- Cyfrowy wyświetlacz LED nastawionego napięcia
- Analogowy miernik natężenia prądu od 0A~1A
Tester sygnału RF
- Zbliżeniowy tester sygnału
Stacja lutownicza WEP 853DA została zaprojektowana do wykorzystania w serwisie elektronicznym. Posiada pięć funkcji:
- Stacji lutowniczej na gorące powietrze Hotair
- Stacji grotowej - grotówki
- Zasilacza serwisowego
- Testera sygnału RF
- Miernik napięcia
Kupując tą stacje otrzymujemy pięć urządzeń, które mogą pracować niezależnie lub jednocześnie. Dzięki temu te urządzenia zajmują mniej miejsca, są praktyczniejsze, oszczędzają energię.
Stacja lutownicza sterowana jest dwurdzeniowy mikro-kontrolerem, dzięki temu lutownica i zasilacz mogą pracować niezależnie.
Urządzenie posiada system automatycznego chłodzenia po wyłączeniu stacji. Pozwala to na wydatne ograniczenie zużycia elementu grzejnego stacji na gorące powietrze.
Stacja zapamiętuje ostatnio nastawioną temperaturę. Zarówno temperaturę gorącego powietrza jak i lutownicy grotowej.
Stabilny i wydajny wydmuch powietrza zapewniany jest przez kompresor. Zapewnia to trwałość i niezawodność urządzenia.
Pełna i płynna regulacja mocy nadmuchu, nastawiana za pomocą potencjometra, temperatura regulowana jest za pomocą przycisków, wszystkie parametry są widoczne na wyświetlaczu LED.
Panel zasilacza z testerem napięcia
- Wyświetlacze LED Napięcia 0-30V i Natężenia 0-1A
- Włącznik zasilacza
- Przełącznik Miernik Napięcia / Zasilacz
- Pokrętło regulacji napięcia
- Zbliżeniowy tester sygnału RF
!!! UWAGA !!!
- Czerwone śruby transportowe, odkręcić przy pracy lutownicy.
Do lutownicy WEP posiadamy około 90 typów grotów
Do lutownicy posiadamy około 50 typów dysz.
